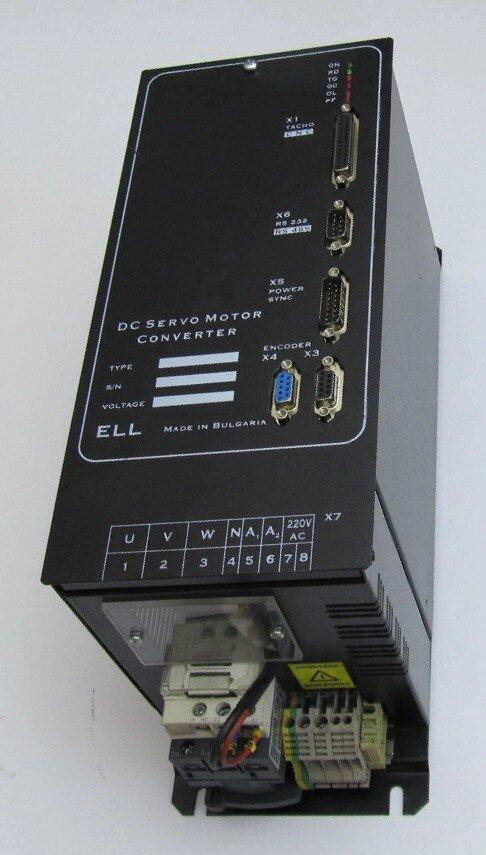

Цифровые тиристорные преобразователи серии 12ХХХ для двигателей постоянного тока с постоянными магнитами


ТИРИСТОРНЫЕ ПРЕОБРАЗОВАТЕЛИ СЕРИИ 12ХХХ ДЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЯМИ ПОСТОЯННОГО ТОКА С ПОСТОЯННЫМИ МАГНИТАМИ.
1. Общие сведения
Преобразователи серии 12xxx являются новым поколением интелектуальных тиристорных
преобразователей, разработанных на базе новых современных технологий (DSP/CPLD) и
обеспечивают четырeквадрантноe управление скоростью двигателя. Преобразователи работaют в
следующих режимах:
- управление по скорости с аналоговым заданием;
- управление по крутящему моменту.
Инерционная синхронизация не зависит от дефазации силового согласующего трансформатора
и обеспечивает надежную работу при питании преобразователя от сети с сильными помехами.
Настройка всех режимов работы преобразователя осуществляется при помощи системы параметров.
По своему предназначению, тиристорные преобразователи серии 12XXX - универсальны и
могут встраиваться в каждый станок который имеет более высокие требования к электроприводу,
одновременно с этим имеют встроенные функции и интерфейс, специфические для управления осей
подачи в металлорежущих станках с ЧПУ и в промышленных роботах.
2. Условия эксплуатации, хранения и транспортировки
– температура окружающей среды – от 5º до 50ºС;
– максимальная относительная влажность воздуха при температуре 30ºС – не более 80%;
– высота над уровнем моря – не более 1000 м;
– взрывобезопасная среда без наличия агрессивных газов и пара в концентрации, разрушающей
металлы и изоляцию, и не должна быть насыщена токопроводящей пылью;
– в закрытых помещениях, без наличия прямого воздействия солнечной радиации;
– допустимые вибрации частотой от 1 до 35 Hz и ускорение не более 4,9 m/s2.
Технические характеристики преобразователей приведены в таблице 3-1.
Преобразователь, тип: |
12010/130 |
12010/250 |
12030/130 |
12030/250 |
12080/250 |
Номинальный ток якоря, A |
12 |
12 |
31 |
31 |
80 |
Максимальный ток якоря, A |
60 |
60 |
155 |
155 |
400 |
Напряжение силового питания, V 1 |
3 x 60÷120 |
3 х 100÷230 |
3 x 60÷120 |
3 х 100÷230 |
3 х 100÷230 |
Частота напряжения питания, Hz |
45 ÷ 65 |
||||
Максимальное напряжение якоря, V |
130 |
250 |
130 |
250 |
250 |
Синхронизация с сетью |
инерционная |
||||
Динамическое торможение |
встроенное |
внешнее |
|||
Динамическое токоограничение тока якоря |
программируемое |
||||
Функции |
- управление скоростью - управление по крутящему моменту |
||||
Датчик обратной связи по скорости |
- тахогенератор - энкодер |
||||
Датчик обратной связи по позиции |
энкодер |
||||
Задание скорости |
- аналоговое - от параметра |
||||
Задание крутящего момента |
- аналоговое двуполярное - аналоговое однополярние - цифровое со знаком от параметра |
||||
Диапазон регулирования скорости |
10 000:1 |
||||
Аналоговый вход тахогенератора |
1 вход, ± 120V, 15кОм |
||||
Аналоговый вход задания скорости |
1 вход, ± 10V, 10кОм |
||||
Цифровые входы |
2 входа опторазвязанные, ±24V, 10mA |
||||
Цифровые выходы |
1 выход релейного типа 100VAC / 0.3A, 24VDC / 0.3A |
||||
Последовательные интерфейсы |
RS 232C до 9600 bps |
||||
Режим работы |
Продолжительный S1 |
||||
Степень защиты |
IP20 |
||||
Габариты ВхШхГ, mm |
350х131х176,5 |
405х156х 176,5 |
Примечание:
1– напряжение, питающее силовой выпрямитель преобразователя;
