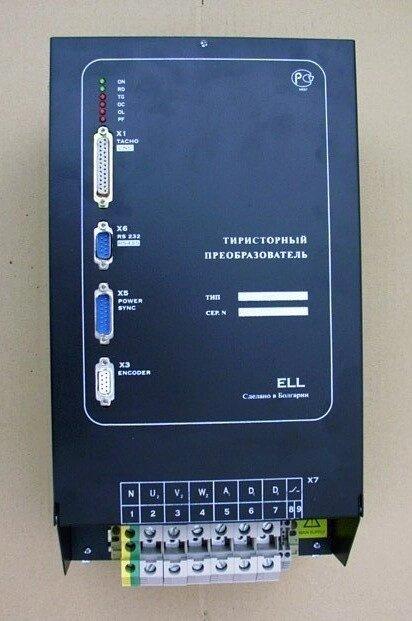

Преобразователи серии 12XXX WSM являются новым поколением интеллигентных
тиристорных преобразователей, разработанных на базе новых современных технологий (DSP/CPLD)
и обеспечивают четырeквадрантноe управление скоростью двигателя. Кроме режима управлении по
скорости преобразователи могут работать в режиме управлению по крутящему моменту.
Инерционная синхронизация не зависит от дефазации силового согласующего трансформатора и
позволяет надежную работу при питание преобразователя от сети с сильными помехами. Настройка
всех режимов работы преобразователя осуществляется при помощи системы параметров.
Тиристорные преобразователи серии 12XXX WSM предназначены для управления двигателями
типа WSM и могут встраиваться в каждый станок с более высокими требованиями к электроприводу,
одновременно с этим имеют встроенные функции и интерфейс, специфические для управления осей
подачи в металлорежущих станках с ЧПУ и промышленных роботах.
ТЕХНИЧЕСКИЕ ДАННЫЕ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ 12ХХХ WSM
Преобразователь, тип: |
12030/250 |
12030/250 |
12030/250 |
12060/250 |
12060/250 |
Номинальный ток якоря |
26 A |
28 A |
28 A |
42 A |
44 A |
Максимальный ток якоря |
130 A |
140 A |
140 A |
210 A |
220 A |
Тип двигателя, WSM |
85.08 |
112.15 |
112.25 |
134.38 |
134.52 |
Напряжение питания 1 |
3х220 V |
3х190 V |
3х220 V |
3х270 V |
3х270 V |
Частота напряжения питания |
45 ÷ 65 Hz |
||||
Максимальное напряжение якоря двигателя |
170 V |
120 V |
200 V |
200 V |
250 V |
Силовый контактор и динамическое торможение |
Встроенные |
Внешние |
|||
Синхронизация преобразо- вателя с сетью питания |
Инерционная |
||||
Динамическое токоограни- чение тока якоря |
Программируемое в 6 точках |
||||
Режим управления электроприводом |
По скорости / по моменту |
||||
Диапазон регулирования скорости, выше |
1:10 000 |
||||
Датчик обратной связи по скорости |
Тахогенератор / энкодер |
||||
Аналоговый вход обратной связи по скорости |
64 диапазонов ≤ 120 В при NMAX |
||||
Задание для скорости |
Аналоговое задание Последовательный интерфейс RS485 |
||||
Аналоговый вход для задания скорости |
± 10В, 10ком |
||||
Цифровые входы |
2 входа, ± 24В / 10mA |
||||
Цифровые выходы |
2 выхода релейного типа, 100ВAC / 0.3A, 24ВDC / 0.3A |
||||
Последовательные интерфейсы2 |
RS 232C до 9600 bps RS 485 до 115 200 bps |
||||
Режим работы |
Продолжительный S1 |
||||
Степень защиты |
IP20 |
||||
Габариты ВхШхГ, мм |
350х131х176,5 |
405х156х176,5 |
Замечания:
1– напряжение, питающее силовый выпрямитель преобразователя;
2– последовательный интерфейс RS485 является опцией, которой монтируется по заказу клиента.
