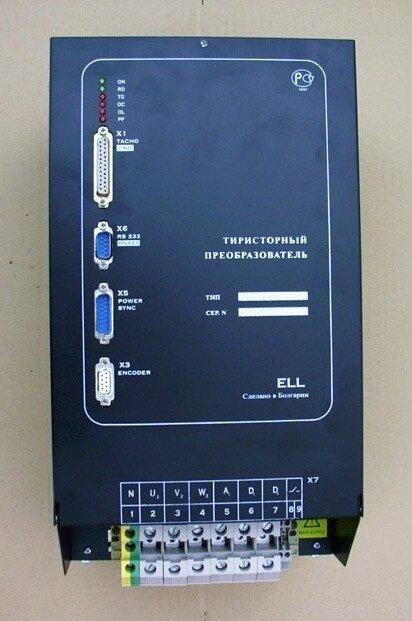

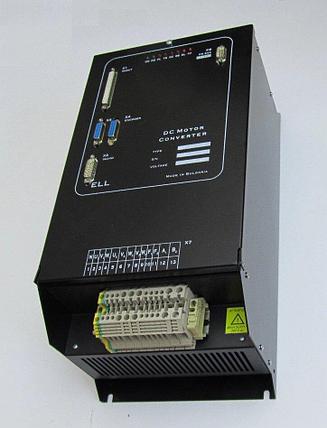

ТИРИСТОРНЫЕ ПРЕОБРАЗОВАТЕЛИ СЕРИИ 14ХХХ ДЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЯМИ ПОСТОЯННОГО ТОКА С ПОСТОЯННЫМИ МАГНИТАМИ.
1. Общие сведения
Преобразователи серии 14ХХХ разработанны на базе новых современных технологий (DSP/CPLD) и обеспечивают четырeквадрантноe управление скоростью двигателя. Преобразуватели предназначены для работы в следующих режимах:
- управление скоростью с аналоговым и цифровым заданием;
- управление крутящем моментом;
- позиционирование с внутренным заданием;
- позиционирование с внешним импульсным заданием.
Инерционная синхронизация не зависит от дефазации силового согласующего трансформатора и обеспечивает надежную работу при питании преобразователя от сети с сильными помехами. Настройка всех режимов работы преобразователя осуществляется при помощи системы параметров.
По своему предназначению, тиристорные преобразователи серии 14ХХХ - универсальны и могут встраиваться в каждый станок с ЧПУ с высокими требованиями к электроприводу, работать с PLC или самостоятельно.
2. Условия эксплуатации, хранения и транспортировки
- температура окружающей среды – от 5º до 50ºС;
- максимальная относительная влажность воздуха при температуре 30ºС – не более 80%;
- высота над уровнем моря – не более 1000 м;
- взрывобезопасная среда без наличия агрессивных газов и пара в концентрации, разрушающей металлы и изоляцию, и не должна быть насыщена токопроводящей пылью;
- в закрытых помещениях, без наличия прямого воздействия солнечной радиации;
- допустимые вибрации частотой от 1 до 35 Hz и ускорение не более 4,9 m/s2.
Преобразователь, тип: |
14010/130 |
14010/250 |
14030/130 |
14030/250 |
14080/250 |
Номинальный ток якоря, A |
12 |
12 |
31 |
31 |
80 |
Максимальный ток якоря, A |
60 |
60 |
155 |
155 |
400 |
Напряжение силового питания 1, V |
3 x 60÷120 |
3 х 100÷230 |
3 x 60÷120 |
3 х 100÷230 |
3 х 100÷230 |
Частота напряжения питания, Hz |
45 ÷ 65 |
||||
Максимальное напряжение якоря, V |
130 |
250 |
130 |
250 |
250 |
Синхронизация преобразователя с сетью |
инерционная |
||||
Динамическое торможение |
встроенное |
внешнее |
|||
Динамическое токоограничение тока якоря |
программируемое |
||||
Датчик обратной связи по скорости |
тахогенератор, энкодер |
||||
Датчик обратной связи по позиции |
энкодер |
||||
Задание скорости |
- аналоговое однополярние - аналоговое двухполярное - от параметра - 8 фиксированных скоростей - моторный потенциометр - последовательный интерфейс |
||||
Задание позиции - внутренное |
- от параметра - 8 фиксированных позиции с параллельным кодом - 8 фиксированных шагов перемещения с параллельным кодом - от маховичка - последовательный интерфейс |
||||
Задание позиции - внешное |
- pulse + direction - CW + CCW pulse train - AB-phase pulse train |
||||
Задание момента |
- аналоговое двуполярное - аналоговое однополярное - цифровое со знаком от параметра - последовательный интерфейс |
||||
Диапазон регулирования скорости |
> 10 000:1 |
||||
Аналоговый вход тахогенератора |
1 вход, ± 120V |
||||
Аналоговый вход задания скорости |
1 вход, ± 10V, 10кОм |
||||
Цифровые входы универсальные |
18 входов, ±24V, 10mA |
||||
Цифровый вход дифференциальный |
1 вход /для ЧПУ SINUMERIK 808D/ |
||||
Цифровые выходы |
5 выходов релейного типа, 100VAC / 0.3A, 24VDC / 0.3A |
||||
1 выход транзисторного типа, 25Vdc/0,030A 4 выхода релейного типа, 100VAC / 0.3A, 24VDC / 0.3A /для ЧПУ SINUMERIK 808D/ |
|||||
Цифровые входы импульсного задания |
3 дифференциальных опторазвязанных |
||||
Частота импульсного задания |
- 1 MHz для дифференциального приемника - 200 kHz для открытого коллектора |
||||
Последовательные интерфейсы |
RS 232C до 9600 bps RS 485 до 115 200 bps |
||||
Протокол интерфейса RS485 |
MODBUS RTU |
||||
Режим работы |
Продолжительный S1 |
||||
Степень защиты |
IP20 |
||||
Габариты ДхШхВ, mm |
350х131х176,5 |
405х156х 176,5 |
