Технические характеристики
- ~3ф 380 ... 480 В; 30 ... 93 кВт
- U/f и векторное управление без датчика
- Выходная частота до 400 Гц (U/f)
- Выходная частота до 200 Гц (векторное управление)
- Аналоговое и импульсное задание частоты
- Режим автоматической работы по заранее запрограммированному алгоритму
- Автоматическая регулировка выходного напряжения
- Поиск скорости при пуске на вращающийся двигатель
- Функция «счетчик импульсов» для управления релейным выходом
- 15 предустановленных характеристик U/F и пользовательская характеристика
- Автонастройка и возможность ручной настройки на электродвигатель
- ПИД-регулятор
- Спящий режим
- Интерфейс RS485

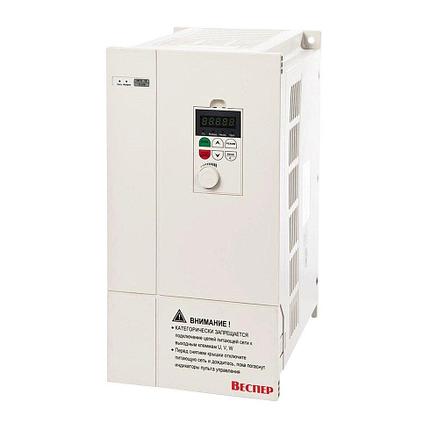

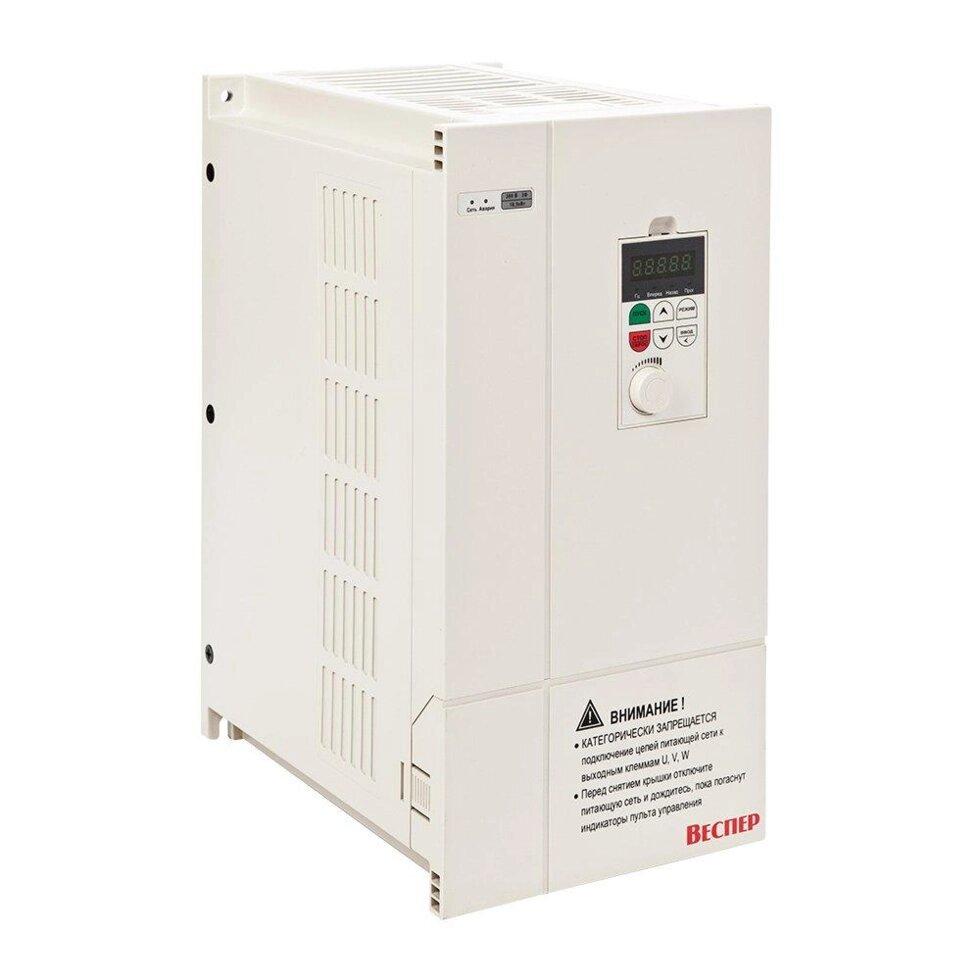

Преимущества и особенности конструкции частотных преобразователей Веспер Е4-P8402
- Степень защиты IP00
- Съемный пульт управления (возможность выноса до 1 — 3 м)
- Контроль и индикация температуры IGBT
- Снижение шума двигателя за счет случайной ШИМ
- Журнал аварийных сообщений
- Сетевые протоколы связи Modbus RTU/ASCII
Модель преобразователя частоты E4-Р8402- |
040Н |
050Н |
060Н |
075Н |
100Н |
125Н |
150Н |
175Н |
200Н |
300Н |
400Н |
|
Выходные параметры |
Полная выходная мощность, кВА |
40,0 |
50,0 |
60,0 |
75,0 |
100 |
125 |
150 |
175 |
200 |
300 |
400 |
Максимальная мощность применяемого электродвигателя, кВт |
30,0 |
37,0 |
45,0 |
55,0 |
75,0 |
93,0 |
110 |
132 |
160 |
220 |
315 |
|
Номинальный выходной ток, А |
60,0 |
75,0 |
91,0 |
112 |
150 |
176 |
210 |
253 |
302 |
430 |
605 |
|
Максимальное выходное напряжение, В |
Трехфазное 380 ~ 480 |
|||||||||||
Диапазон выходной частоты, Гц |
Скалярный режим: 0,01 ~ 400,00 Векторный режим: 0,01 ~ 200,00 |
|||||||||||
Источник питания |
Номинальное входное напряжение, частота |
3ф, 380~480 В, 50/60 Гц |
||||||||||
Допустимые колебания входного напряжения |
-15% ~ +10% |
|||||||||||
Допустимые колебания частоты |
± 5% |
|||||||||||
Характеристики управления |
Режимы управления |
Скалярный (U/f) Векторный (без обратной связи) |
||||||||||
Пусковой момент |
Скалярный режим: 120% (3 Гц) Векторный режим: 120% (1 Гц) |
|||||||||||
Точность по скорости |
Скалярный режим: 3% Векторный режим: ± 0,5% |
|||||||||||
Диапазон регулирования |
Скалярный режим: 1 : 40 Векторный режим: 1 : 50 |
|||||||||||
Разрешение установки частоты |
Цифровое задание: 0,01 Гц, аналоговое задание: 0,05Гц/50Гц |
|||||||||||
Разрешение выходной частоты |
0,01 Гц |
|||||||||||
Задание частоты |
Кнопки/потенциометр пульта управления Аналоговые входы AVI (0/2~10В), ACI (0/4~20 мА) Дискретные входы БОЛЬШЕ/МЕНЬШЕ Линия интерфейсной связи |
|||||||||||
Управление |
Кнопки ПУСК/СТОП пульта управления Дискретные входы (2-х и 3-х проводное управление) Линия интерфейсной связи |
|||||||||||
Время разгона/торможения |
0,1 ~ 3600,0 с |
|||||||||||
Характеристика U/f |
15 фиксированных характеристик 1 пользовательская характеристика |
|||||||||||
Тормозной момент |
До 20% (без внешнего тормозного резистора) |
|||||||||||
Несущая частота ШИМ |
1~5 кГц |
|||||||||||
Другие функции |
Определение перегрузки, 15 фиксированных скоростей с возможностью задания индивидуальных времен разгона/торможения, автоматический ПУСК, выбор основных и дополнительных команд пуск/стоп и задания частоты, ПИД-регулирование, увеличение момента, сброс ошибок |
|||||||||||
Защитные функции |
Предотвращение срыва |
Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения |
||||||||||
Мгновенная защита по току |
150% номинального тока ПЧ |
|||||||||||
Защита преобразователя от перегрузки |
120% номинального тока ПЧ в течение 1 мин 130% номинального тока ПЧ в течение 3 сек |
|||||||||||
Защита двигателя от перегрузки |
Электронная защита |
|||||||||||
Защита от повышенного напряжения |
Отключение выхода при напряжении на шине ПТ более 820В |
|||||||||||
Защита от пониженного напряжения |
Отключение выхода при напряжении на шине ПТ менее 380В |
|||||||||||
Автоперезапуск после провалов питания |
Автоматический пуск преобразователя после восстановления питания |
|||||||||||
Защита от перегрева |
Электронная аппаратная защита |
|||||||||||
Защита от неисправности заземления |
Электронная аппаратная защита |
|||||||||||
Дополнительные защитные функции |
Снижение несущей частоты с повышением температуры радиатора, ошибка выхода, запрет обратного вращения, количество попыток автоматического перезапуска, ограничение доступа к параметрам. |
|||||||||||
Окружающая среда |
Степень защиты |
IP00 |
||||||||||
Температура эксплуатации |
-10~+40°C |
|||||||||||
Температура хранения |
-20~60°C |
|||||||||||
Относительная влажность |
Не более 95% (без образования конденсата) |
|||||||||||
Высотность |
До 1000 м |
|||||||||||
Вибрация |
До 20 Гц – 1g (9,8 м/с²); 20~50 Гц – 0,6g (5,9 м/с²) |
|||||||||||
Коммуникационные функции |
Встроенный RS-485. Протокол: Modbus RTU; Modbus ASCII |
Основные атрибуты | |
---|---|
Производитель | Веспер автоматика |
Страна производитель | Россия |
Количество фаз | 3 |
Пользовательские характеристики | |
Мощность, кВт | 30 |
Тип | преобразователь частоты |
Тип схем | трёхфазные |
Вид | импульсные (на постоянном токе) |
Сфера применения | для электродвигателей, общепромышленного назначения |
Напряжение на выходе | 380 В |
Напряжение на входе | 380 В |
Способ управления | управляемые |
