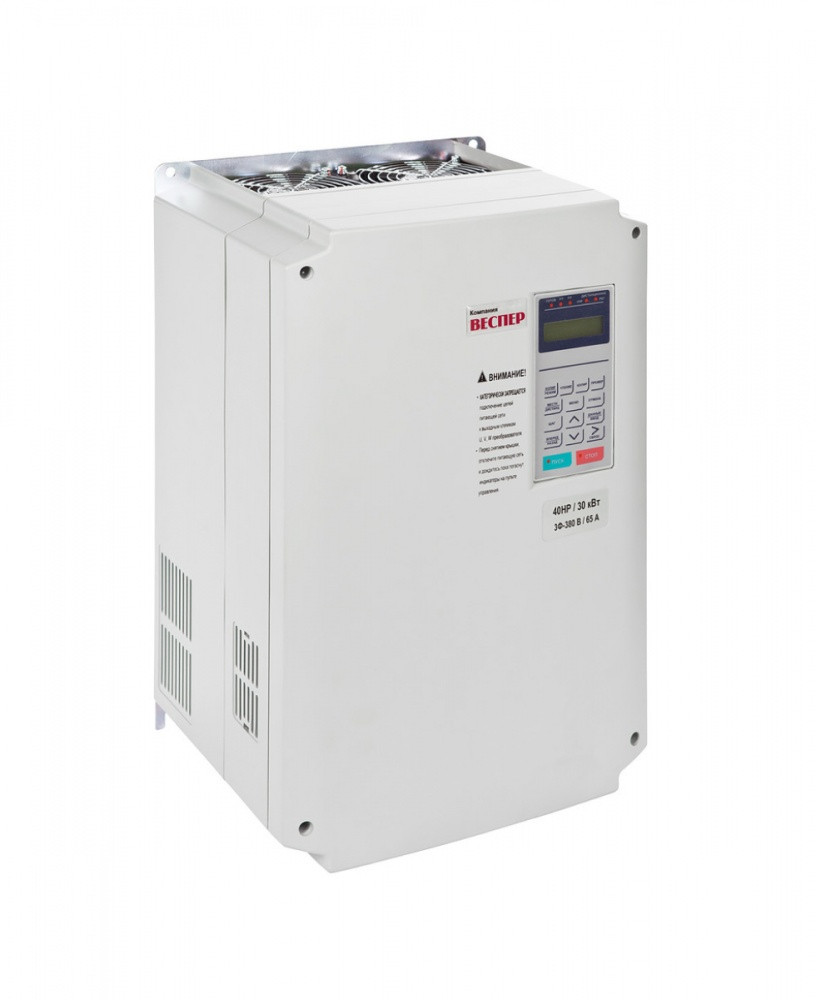

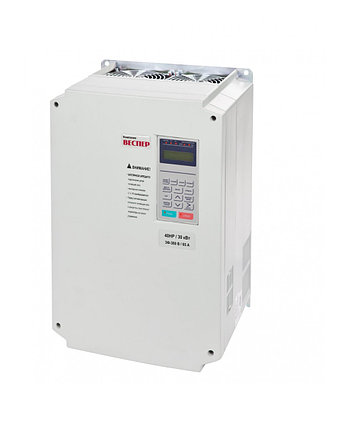

Частотный преобразователь Веспер EI-9011BR - новая версия, специально разработанная для оптимальной работы кранового, лифтового и другого грузоподъемного оборудования. Он оснащен встроенным тормозным прерывателем, что обеспечивает безопасность и эффективность работы. Приобретая этот преобразователь, вы получаете надежное решение для своих задач.
- Векторное управление с замкнутым контуром для обеспечения вертикального перемещения.
- Встроенный тормозной прерыватель для обеспечения длительной работы электродвигателя в тормозном режиме.
- Высокий пусковой момент и перегрузочная способность
- Оптимальное управление электромагнитным тормозом двигателя.
- Возможность управления моментом электродвигателя в векторном режиме с обратной связью.
- Удобный пользовательский интерфейс съемного выносного пульта управления на русском языке.
Модель преобразователя частоты EI-9011BR |
025Н |
030H |
040H |
050H |
060H |
075H |
100H |
|
Максимальная мощность применяемого двигателя, кВт |
18,5 |
22 |
30 |
37 |
45 |
55 |
75 |
|
Выходные характеристики |
Полная мощность преобразователя, кВА |
25 |
30 |
40 |
50 |
60 |
75 |
100 |
Номинальный выходной ток, А |
41 |
48 |
65 |
80 |
96 |
128 |
150 |
|
Максимальное выходное напряжение |
Трехфазное 380/400/415/440/460 В (пропорционально входному напряжению) |
|||||||
Максимальная выходная частота |
400 Гц (достигается посредством программирования) |
|||||||
Источник питания |
Номинальное входное напряжение и частота |
Трехфазное 380/400/440/460 В 50/60 Гц |
||||||
Допустимые отклонения напряжения |
+10%, -15% |
|||||||
Допустимые отклонения частоты |
+10%, -15% |
|||||||
Характеристики цепи управления |
Метод управления |
Синусоидальная широтно-импульсная модуляция |
||||||
Стартовый крутящий момент |
150% при 1Гц(150% при 0 об/мин с импульсным датчиком вращения) |
|||||||
Диапазон управления скоростью |
1:100 (1:1000 с использованием импульсного датчика вращения) |
|||||||
Точность управления скоростью |
±0,2% (±0,02% с использованием импульсного датчика вращения) |
|||||||
Полоса пропускания ПИД-регулятора по скорости |
5 Гц (30 Гц с использованием импульсного датчика) |
|||||||
Ограничение крутящего момента |
Определяется уставкой для каждого из четырех квадрантов |
|||||||
Точность по моменту |
±5% |
|||||||
Полоса пропускания ПИД-регулятора по моменту |
20 Гц (40 Гц с использованием импульсного датчика вращения) |
|||||||
Диапазон управления частотой |
от 0,1 до 400 Гц |
|||||||
Точность задания частоты |
Цифровое задание:±0,01% (от -10 С° до +40 С°) |
|||||||
Аналоговое задание:±0,1% (при 25 С° ±10 С°) |
||||||||
Разрешение по заданию частоты |
Опорный цифровой сигнал: ±0,01 Гц |
|||||||
Опорный аналоговый сигнал: ±0,03 Гц/ 60 Гц (11 бит+код) |
||||||||
Разрешение по выходной частоте |
0,01 Гц |
|||||||
Запас по перегрузке |
150% от номинального выходного тока в течении 1 мин |
|||||||
Сигнал задания частоты |
от -10 до 10 В, от 0 до 10 В, от 4 до 20 мА |
|||||||
Время разгона/торможения |
от 0,01 до 6000 с (время разгона/торможения имеют независимые уставки, возможны 4 ступени) |
|||||||
Тормозящий крутящий момент |
Тяжелый режим - до 125 % (ПВ=40%, t=45°С, время включения в цикле не более 2 минут) |
|||||||
Защитные функции |
Защита электродвигателя от перегрузки |
Защищен с помощью электронного термического реле перегрузки |
||||||
Мгновенная перегрузка по току |
Отключение при 200% от номинального тока преобразователя |
|||||||
Защита плавким предохранителем |
При перегорании предохранителя силовое выходное переменное напряжение отключится |
|||||||
Перегрузка |
Отключение через минуту работы при 150% от номинального тока преобразователя |
|||||||
Перенапряжение |
Отключение при напряжении на шине постоянного тока ≥820 В |
|||||||
Недостаточное напряжение |
Отключение при напряжении на шине постоянного тока ≤380 В |
|||||||
Кратковременное отключение напряжения питания |
Немедленное отключение выходного напряжения при кратковременном прекращении подачи питания более 15 мс. Возможно продолжение управления после возобновления подачи питания при пропадании на время не более 2 с. |
|||||||
Перегрев радиатора-теплоотвода |
Защищен термистором |
|||||||
Предотвращение срыва |
Предотвращение срыва во время разгона/торможения и вращения с постоянной скоростью |
|||||||
Защита от токов утечек |
Защищен электронной цепью (нарушение баланса выходных токов) |
|||||||
Окружающая среда |
Температура окружающей среды |
-10°…+45°С |
||||||
Влажность |
Относительная влажность не более 90% |
|||||||
Температура хранения |
от -20°С до +60°С |
|||||||
Окружающая среда |
Внутри помещения, защищенного от коррозионных газов и пыли |
|||||||
Высотность |
Не более 1000 м |
|||||||
Вибрация |
до 9,81 м/c² (1g) при менее, чем 20 Гц ; до 1,96 м/c² (0,2g) от 20 до 50 Гц) |
