Серия E5-MINI подходит для большинства общепромышленных применений.

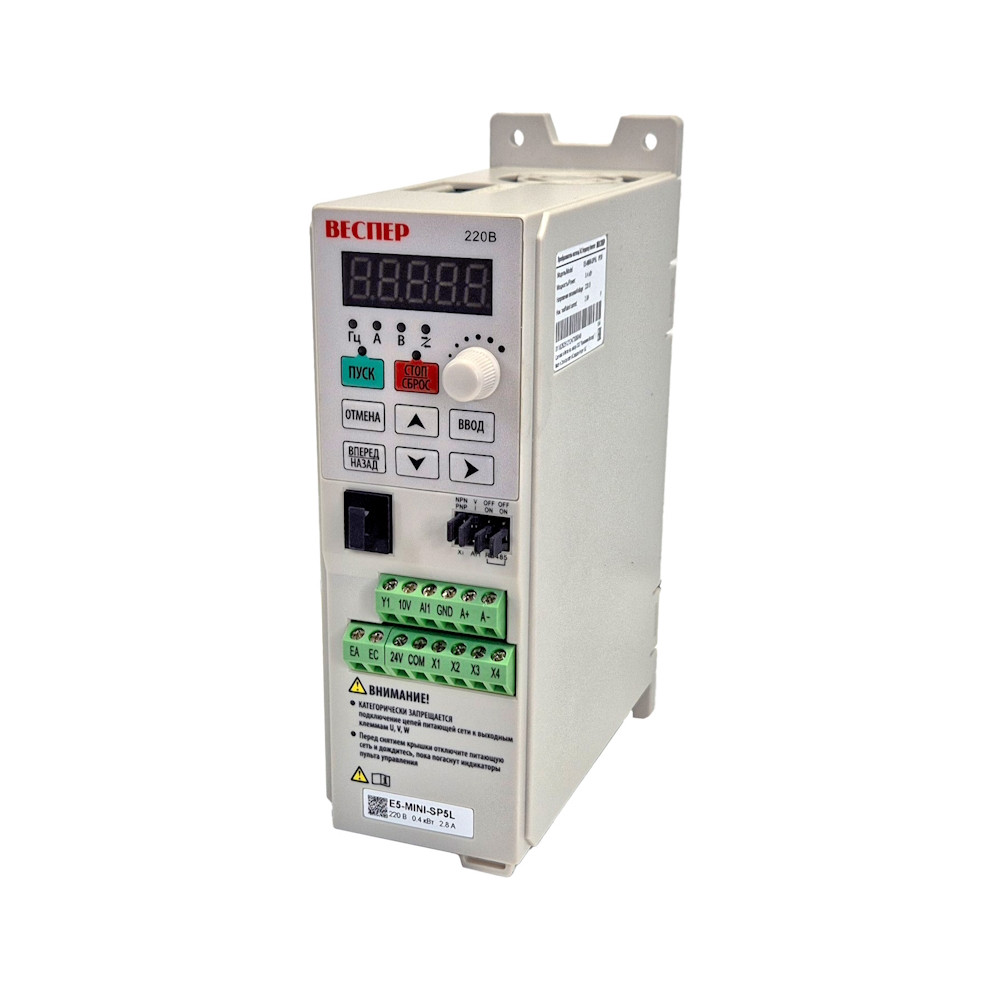

Модель E5-MINI-SP5L 0,4кВт 220В имеет широкий функционал и современный дизайн с встроенной панелью управления на русском языке с цифровым потенциометром для задания частоты.
Преобразователь Веспер E5-MINI-SP5L 0,4кВт 220В удобно устанавливать в шкаф. Новая современная конструкция преобразователей Е5-MINI позволяет осуществлять компактный монтаж «бок о бок» на din-рейку без снижения номинальных характеристик. Для удобства монтажа подсоединение силовых проводов осуществляется сверху и снизу преобразователя частоты. Эффективная система охлаждения позволяет работать при температуре окружающей среды до +50°C.
Преобразователь Веспер E5-MINI-SP5L 0,4кВт 220В имеет пусковой момент 150% на частоте 1 Гц, ПИД-регулятор с индикацией реальной физической величины, встроенный сетевой протокол MODBUS (интерфейс RS-485) и встроенный фильтр ЭМС.
Схема подключения:
Спецификация частотных преобразователей серии Е5-MINI
E5-MINI |
SP5L |
S1L |
S2L |
S3L |
001Н |
002Н |
003Н |
005Н |
007Н |
||
Выходные параметры |
Полная выходная мощность, кВА |
0,5 |
1,0 |
2,0 |
3,0 |
1,0 |
2,0 |
3,0 |
5,0 |
7,5 |
|
Максимальная мощность электродвигателя, кВт |
0,4 |
0,75 |
1,5 |
2,2 |
0,75 |
1,5 |
2,2 |
3,7 |
5,5 |
||
Номинальный выходной ток, А |
2,8 |
4,8 |
8,0 |
10,0 |
2,5 |
4,2 |
5,6 |
9,4 |
13,0 |
||
Размеры ШхВхГ мм / масса кг |
57х186х140 / 0,8 |
80х192х151 / 1,1 |
57х186х140 / 0,8 |
80х192х151 / 1,1 |
95х246х 161 / 1,6 |
||||||
Максимальное выходное напряжение, В |
Трехфазное 200 ~ 240 (пропорционально входному) |
Трехфазное 340 ~ 460 (пропорционально входному напряжению) |
|||||||||
Источник питания |
Номинальное входное напряжение, частота |
1ф, 200~240 В, 50/60 Гц |
3ф, 340~460 В, 50/60 Гц |
||||||||
Колебания входного напряжения |
-15% ~ +10% |
|
|||||||||
Допустимые колебания частоты |
± 5% |
||||||||||
Характеристики управления |
Режимы управления, вых. частота |
Скалярный (U/f), 0,01 ~ 600,00 Гц |
|||||||||
Пусковой момент |
150% (1 Гц) |
||||||||||
Диапазон регулирования |
1 : 40 |
||||||||||
Разрешение выходной частоты |
0,01 Гц |
||||||||||
Разрешение задания частоты |
Цифровое: 0,01 Гц, аналоговое: 0,05Гц/50Гц |
||||||||||
Задание частоты |
Кнопки/цифровой потенциометр пульта управления Аналоговый вход AI1 (0~10В/4~20 мА) Дискретные входы БОЛЬШЕ/МЕНЬШЕ Линия интерфейсной связи RS-485 |
||||||||||
Управление |
Кнопки ПУСК/СТОП пульта управления Дискретные входы (2-х и 3-х проводное управление) Линия интерфейсной связи RS-485 |
||||||||||
Время разгона/торможения |
0,01 ~ 650,00 с / 0,1 ~ 6500,0 с / 1 ~ 65000 с |
||||||||||
Характеристика U/f |
4 фиксированные, 1 пользовательская |
||||||||||
Тормозной прерыватель |
Встроенный (модели SP5L ~ S3L) |
||||||||||
Тормозной момент |
Модели SP5L ~ S3L: до 20% (без тормозного резистора), до 100% (с резистором) |
||||||||||
Модели 001Н ~ 007Н: до 20% (тормозной резистор не предусмотрен) |
|||||||||||
Несущая частота ШИМ |
1~16 кГц, 1~10 кГц (007Н) |
||||||||||
Другие функции |
Определение перегрузки, 15 фиксированных скоростей с возможностью задания индивидуальных времен разгона/торможения, циклическая работа по заданному алгоритму, ПИД-регулирование, увеличение момента, сброс ошибок |
||||||||||
Защитные функции |
Предотвращение срыва |
Регулируемый уровень предотвращения срыва при разгоне, работе на постоянной скорости и при торможении, с возможностью отключения |
|||||||||
Мгновенная защита по току |
250% номинального тока ПЧ |
||||||||||
Защита от перегрузки |
150% номинального тока ПЧ в течение 1 мин |
||||||||||
Защита двигателя от перегрузки |
Электронная защита |
||||||||||
Защита от повышенного напряжения |
Отключение при напряжении на шине ПТ более 410В (класс 220В) и 820В (класс 380В) |
||||||||||
Защита от пониженного напряжения |
Отключение при напряжении на шине ПТ менее 190В (класс 220В) и 380В (класс 380В) |
||||||||||
Перезапуск после провала питания |
Автоматический пуск преобразователя после восстановления питания |
||||||||||
Окр. среда |
Степень защиты |
IP20 |
|||||||||
Температура эксплуатации |
От -10 до +50°C |
||||||||||
Температура хранения |
От -40 до +60°C |
||||||||||
Относительная влажность |
До 95% (без образования конденсата) |
||||||||||
Высотность. Вибрация |
До 1000 м. До 20 Гц – 1g (9,8 м/с²); 20~50 Гц – 0,2g (1,96 м/с²) |
||||||||||
Коммуникационные функции |
Встроенный RS-485. Протокол: Modbus RTU |
- Управление PNP/NPN
- Режим работы «Ведущий/ведомые»
- ПИД-регулятор с индикацией реальной величины с функцией спящего режима
- Встроенная панель управления на русском языке с цифровым потенциометром для задания частоты
- Степень защиты IP20
- Выходная частота до 600 Гц
- 16 фиксированных скоростей
- Режим работы по запрограммированному алгоритму
- Частота ШИМ 1-16 кГц
- Снижение акустического шума двигателя (случайная ШИМ)
- Встроенный ЭМИ-фильтр
- Сетевые протоколы связи Modbus RTU (скорость передачи до 115200 бит/сек)
Особенности конструкции
- Источник питания 24В/100мА
- Возможность работы с выносным (внешним) пультом управления
- Возможность копирования параметров с помощью выносного пульта
- Безвинтовое (зажимное) подключение силовых цепей обеспечивает мгновенную замену
- Возможность монтажа «бок о бок»
- Возможность монтажа на din-рейку (опция)
